Установка внешнего блока кондиционера и прокладка трубок и проводов для внутреннего блока кондиционера

Одним из самых востребованных бытовых приборов в жаркое время года остаются кондиционеры. Они не только обеспечивают комфортные температурные условия работы и отдыха, но и очищают воздух в условиях загазованности.

Кондиционеры отличаются от другой бытовой техники необходимостью профессионального монтажа и пусконаладочных работ.

Предлагаем вашему вниманию рекомендации по установке этого бытового прибора.

Монтаж в два этапа

Первый этап – установка наружного блока и прокладка межблочных коммуникаций. Осуществляется в ходе ремонта квартиры или дома.

Второй этап – установка внутреннего блока, соединение коммуникаций. Осуществляется после окончания финишной отделки стен и потолка помещения.

Рассмотрим особенности выполнения работ на примере бытового кондиционера – сплит-системы.

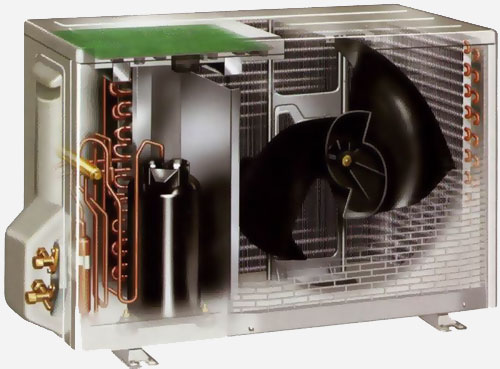

В состав наружного блока кондиционера, независимо от его марки, входят:

• компрессор;
• вентилятор;
• плата управления;
• клапан, регулирующий режимы тепло/холод;
• фильтр для защиты компрессора;
• штуцеры для крепления труб, соединяющих блоки;
• защитная крышка;
• пульт дистанционного управления.

Перед началом работ убедитесь в наличии всех необходимых расходных материалов в зависимости от марки кондиционера:

• медных трубок для соединения наружного и внутреннего блоков длиной (для разных моделей кондиционеров длина и диаметр трубок варьируются);
• пластиковой гофрированной трубки для отвода конденсата длиной до двух с половиной метров;
• обмоточной ленты для соединения трубок и проводов по всей длине;
• электрического кабеля длиной до десяти метров.

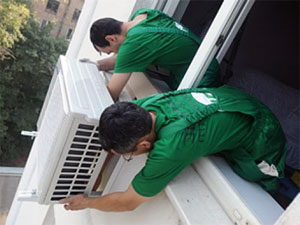

Установка внешнего блока кондиционера

• Перед установкой измеряем рулеткой расстояние между направляющими салазками на тыльной стороне блока и размечаем с наружной стороны дома место для крепления кронштейнов. Сверлим нужное количество отверстий.

• Кронштейны выбираем такие, чтобы салазки блока кондиционера четко входили в их пазы.

• В подготовленные отверстия в стене с помощью саморезов крепим кронштейны. Для надежности рекомендуем крепить кронштейны на четыре самореза.

• На кронштейны монтируем наружный блок кондиционера, заводя салазки в пазы кронштейнов.

• Стандартный монтаж наружного блока осуществляем на фасадной стене под окном либо на высоте не более трех метров (уровень первого этажа) – в этом случае обеспечивается доступность монтажа и сервисного обслуживания.

  В случае если необходимо установить наружный блок на бОльшую высоту – используем подъемные механизмы, вышки или промышленный альпинизм. Дополнительные устройства требуются также при установке кондиционера сбоку от окна, сверху от него или на глухой стене.

• В случае если установка внутреннего блока осуществляется после окончания ремонтных работ важно правильно измерить и рассчитать расположение блоков относительного друг друга – для рационального расположения коммуникаций.

• В ходе ремонта в стене делаем углубления (штробы), по которым прокладываем коммуникации между блоками.
  Второй способ – расположение коммуникаций наружным способом в декоративных пластиковых коробах (сечение короба от 60х60 мм. до 100х60 мм.).

• Для прокладки коммуникаций бурим в фасадной стене отверстие до одного метра, диаметр которого не превышает шести сантиметров (в зависимости от типа кондиционера).

  Диаметр сквозного отверстия обусловлен тем, что в него одновременно прокладывается:
  а) силовой кабель питания и управления наружным блоком;
  б) две медных трубки для циркуляции фреона в термоизоляции, соединяющие внутренний и наружный блоки кондиционера; в) дренаж (шланг для сливания конденсата).
  Часть межблочных коммуникаций прокладываем в штробах или коробах, а часть – по наружной стороне фасадной стены.


• Дренажную трубку выводим или непосредственно на улицу или в канализацию. Во втором случае в канализационный стояк устанавливаем гидравлический затвор.

Данный порядок работ применим также при кондиционировании нескольких помещений на одном или нескольких этажах. В этом случае используется один внешний и несколько внутренних блоков.

Сервисное обслуживание наружного блока, также как и его установку, должны производить только опытные, прошедшие соответствующую подготовку, специалисты. Такие, как работают в строительной компании “ТопДом”.
